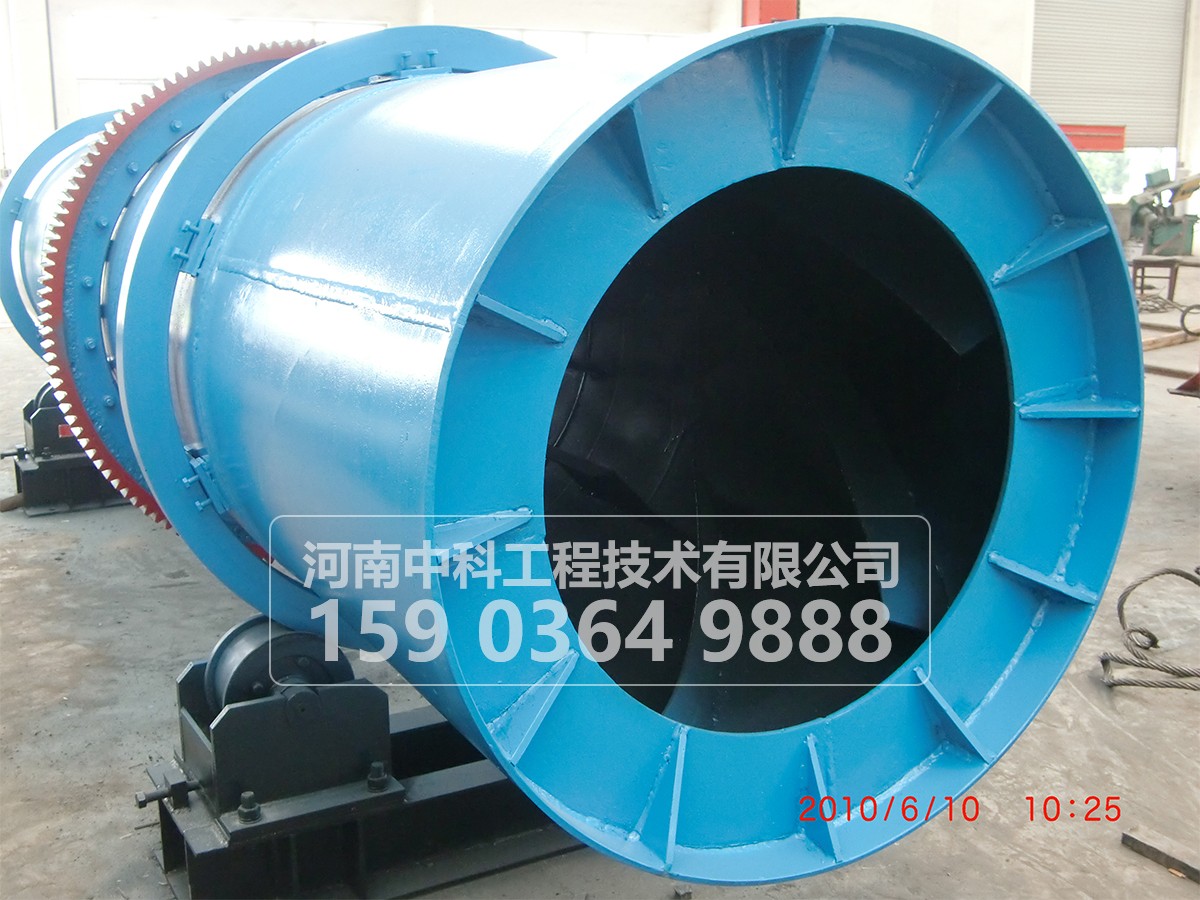

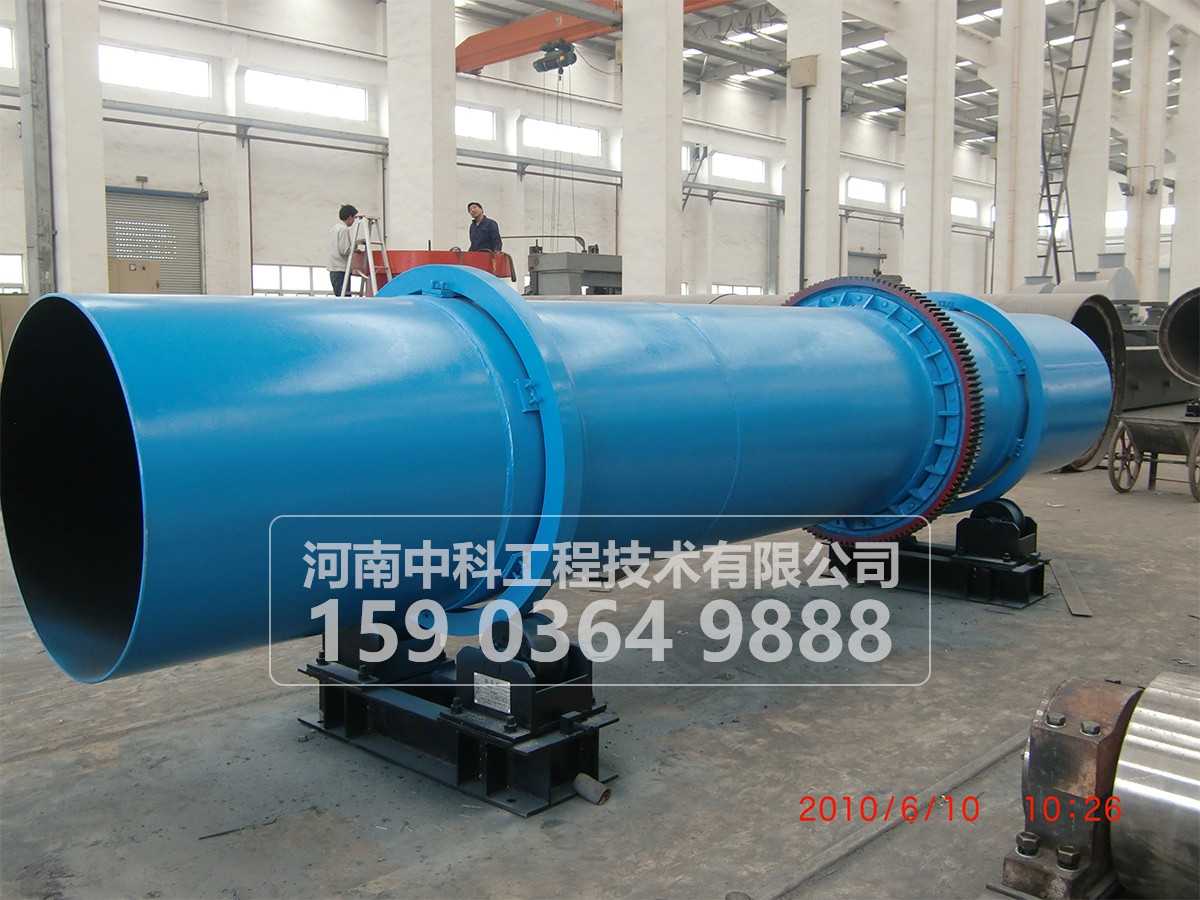

大型煤泥烘干机属于转筒式或者叫回转式滚筒烘干机设备,是矿山设备厂家生产的一种非常成熟的烘干干燥设备,适于烘干煤矿工业的煤泥、污泥、金属和非金 属矿的磁、重、浮精矿及水泥工业的粘土等多个行业。它的特点是生产率高,操作方便。煤泥本身具有高湿、高粘结性,传统的烘干机没能针对这一特点,煤泥专用烘干机采用独特的打散装置,可将粘结的煤泥打散后烘干,加大了煤泥与热风的接触面积,使热利用率得到极大的提高,烘干后的煤泥可一次性将水分降低到12%以下,烘干后的煤泥可直接作为燃料使用。使得煤泥变废为宝
结构:大型煤泥烘干机是由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成的新型专用干燥设备。
大型煤泥烘干机适用物料: 节能煤泥烘干机是在滚筒干燥机的基础上开发研制而成的新型干燥设备,可广泛应用于:煤泥、原煤、浮选精煤、混合精煤等煤炭行业物料的干燥;高炉矿渣、粘土、澎润土、石灰石、沙子、石英石等建筑行业物料的干燥;各种金属精矿、废渣、尾矿等选矿行业物料的干燥;以及化工行业非热敏性物料的干燥。 煤泥烘干机能够很好的解决的煤泥的再利用问题,可日处理200吨、300吨、500吨、800吨、1000吨、1200吨、1500吨、2000吨的煤泥。
工作原理:湿料煤泥先经过导料区,在此区与高温热风接触迅速蒸发水分,形不成粘结便被导入下一个工作区,也即抄起清理区,物料落下时易形成粘结滚筒壁现象因此,在此区设置清扫装置,保障煤泥湿料下形成厚度均匀的料幕且避免黏壁,继续进行 率的热交换,进而经过高温干燥后的煤泥进入倾斜扬料板区,物料在此区已不具有粘结现象,经过充分热交换后物料达到所要求的水分状态; ,煤泥进入出料区,物料在此区滚动滑行至排料口,完成整个烘干过程。
大型煤泥烘干后的用途:
1、作为原料加工煤泥型煤,供工业锅炉或居民生活使用;
2、作为电厂铸造行业的燃料,提高燃料利用率,降低生产成本提高经济收益;
3、作为砖厂添加剂,提高砖的硬度和抗压强度;
4、作为水泥厂添加料,改善水泥性能;
5、含有某些特定成份的煤泥可用作化工原料。
型号项目 | 筒体内径 (M) | 筒体长度 (M) | 电机功率(kw) | 筒体转速(r/min) | 外形尺寸(长×宽×高)(参考) |
φ1×8m | 1.0 | 8 | 5.5 | 3-6 | 8×1.9×2.1 |
φ1×10m | 10 | 10×1.9×2.1 | |||
φ1.2×10m | 1.2 | 10 | 10×1.9×2.1 | ||
7.5 | |||||
φ1.2×12m | 12 | 12×1.9×2.1 | |||
φ1.5×12m | 1.5 | 12 | 15 | 12×2.6×2.8 | |
φ1.5×14m | 14 | 14×2.6×2.8 | |||
φ1.8×14m | 1.8 | 14 | 14×3.0×3.0 | ||
18.5 | |||||
φ1.8×18m | 18 | 22 | 18×3.0×3.0 | ||
φ2×18m | 2.0 | 18 | 22 | 18×3.2×3.2 | |
φ2.2×18m | 2.2 | 18 | 30 | 18×4.0×3.8 | |
φ2.2×20m | 20 | 20×4.0×3.8 | |||
φ2.4×18m | 2.4 | 18 | 18×4.0×3.8 | ||
φ2.4×20m | 20 | 37 | 20×3.6×3.6 | ||
φ2.8×14m | 2.8 | 14 | 75 | 14×4.6×4.6 | |
φ2.8×18m | 18 | 18×4.6×4.6 | |||
φ3×20m | 3.0 | 20 | 110 | 20×5.0×5.0 | |
φ3.2×18m | 3.2 | 18 | 132 | 18×8.0×7.0 | |
φ3.2×20m | 20 | 20×8.0×7.0 |
注:1.煤泥烘干机可根据用户要求及物料性质确定滚筒长径比;
2.处理能可根据物料性质及产品要求确定,上表所列处理量按干燥浮选精煤计算;
3.电机功率可跟据物料特性产量等因素选取;
4. 外形尺寸不包括干燥机两端的进、出料装置。
