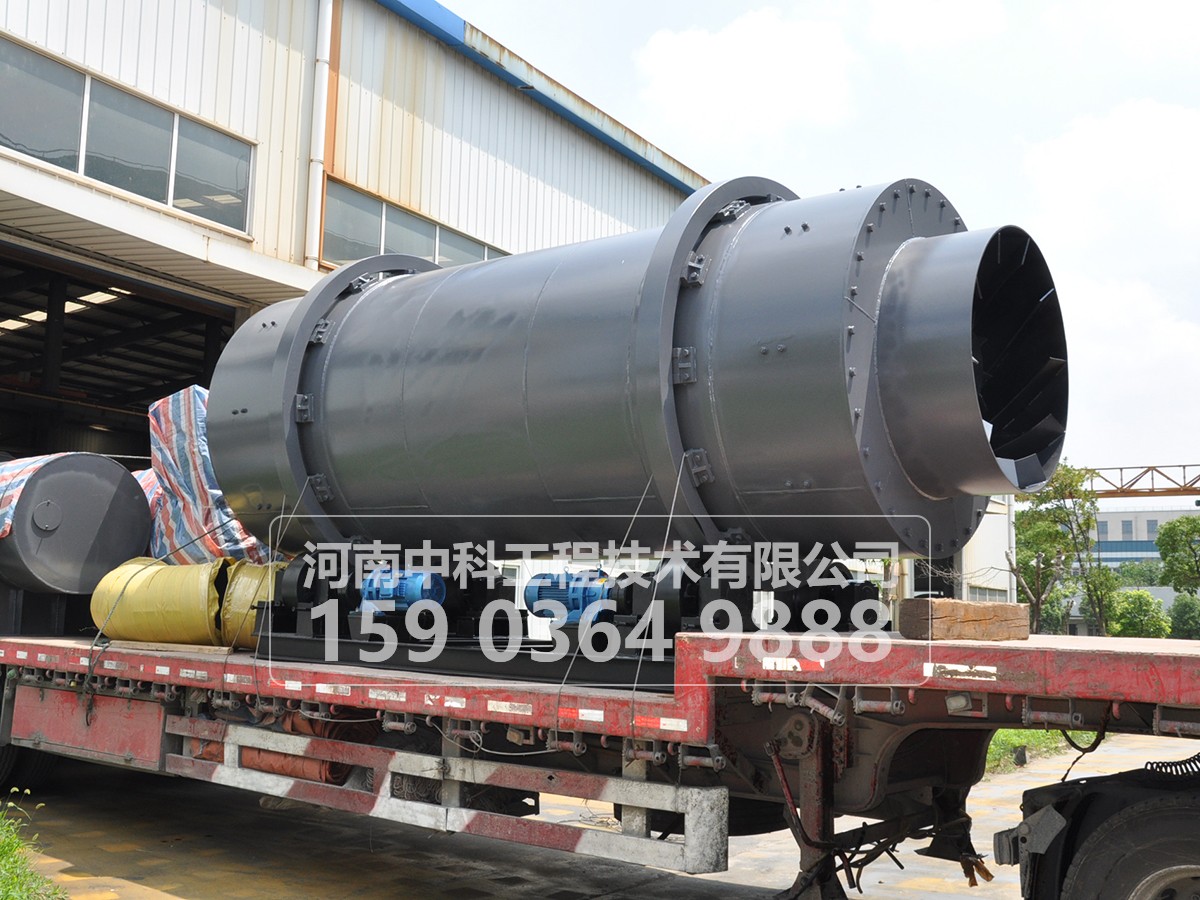

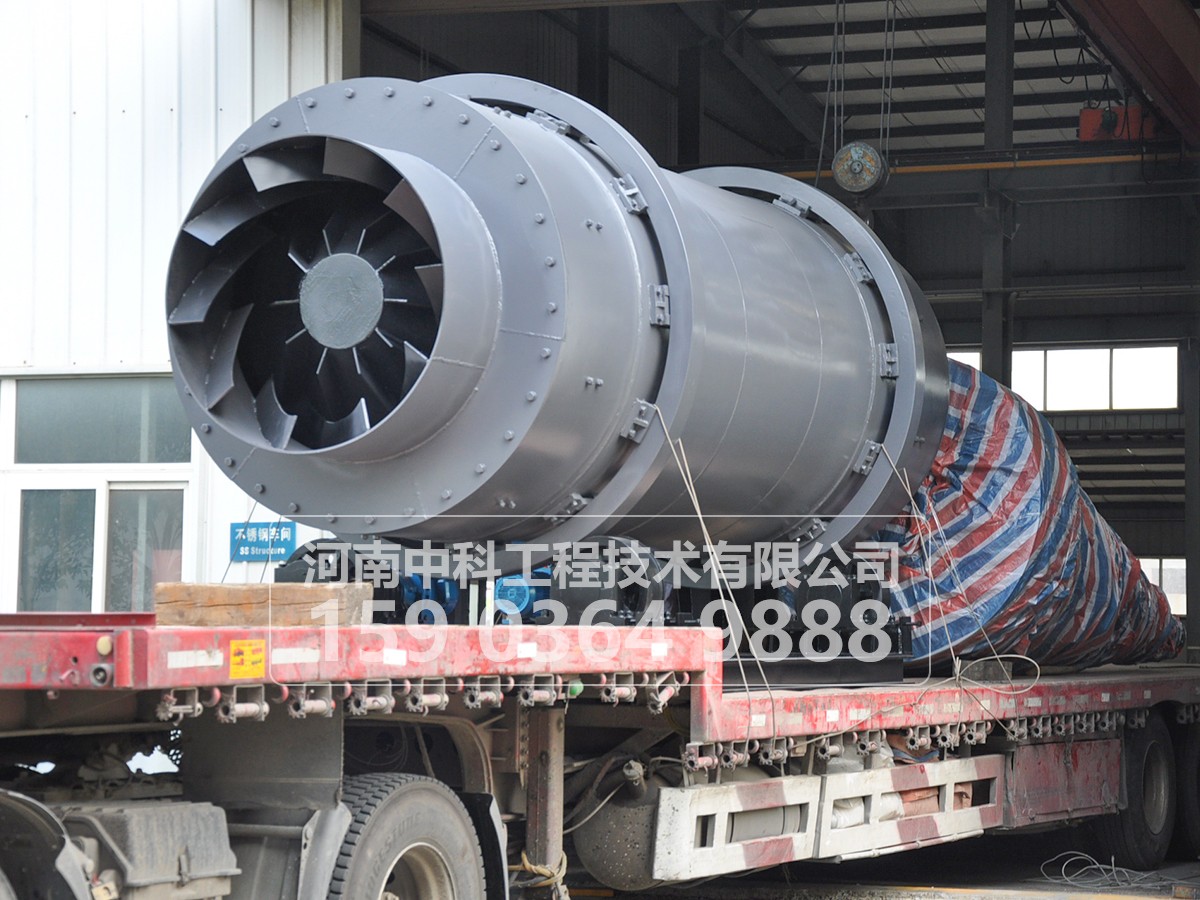

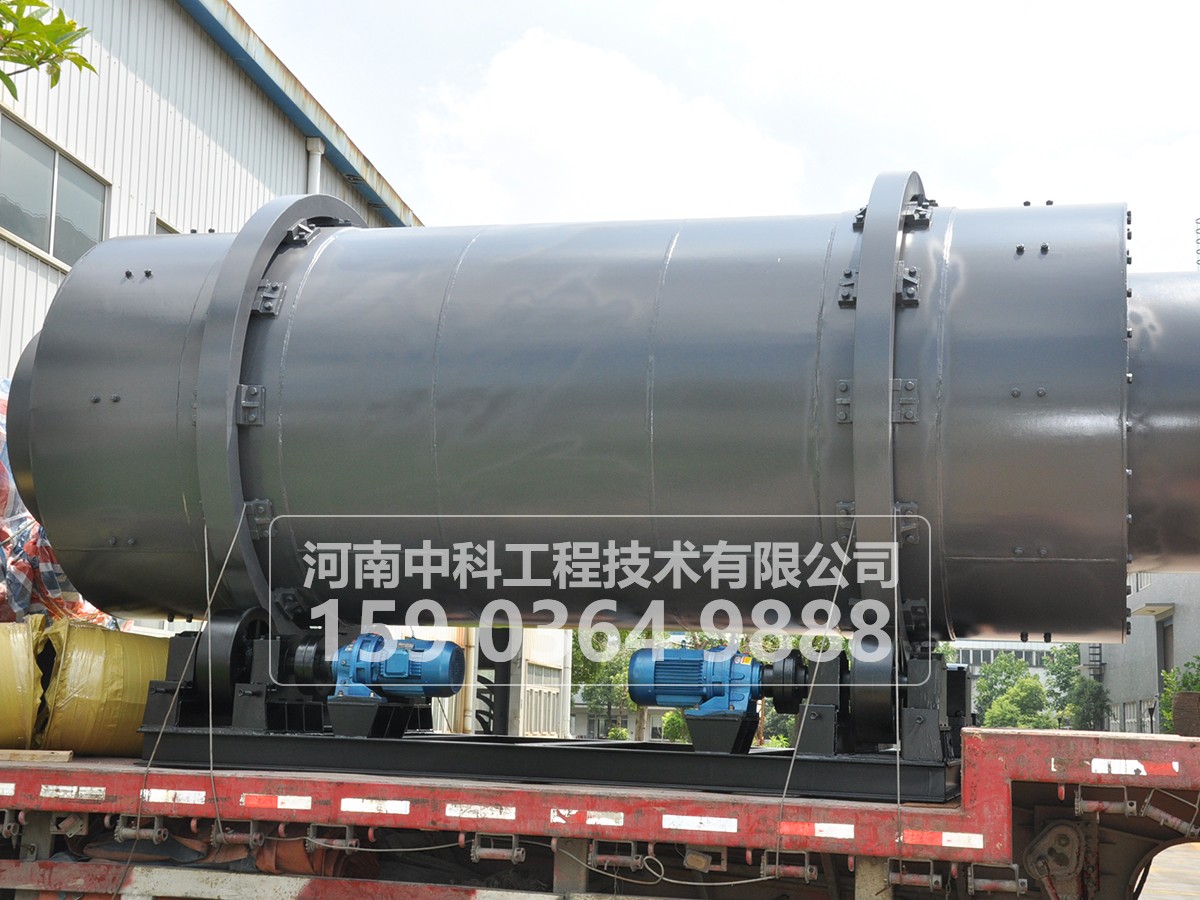

三回程烘干机即 组合式三筒烘干机。大型的三回程烘干机,通常有6~7米长,分为直筒和锥筒两种结构形式,物料的流动是靠筒内叶片(即导流板)随筒体转动拨动物料前进的,适用于直筒或锥筒结构。三回程烘干机是由三个同心的直径不同的圆筒嵌套在一起的,而不是环环相扣,那是链子,这种特殊的结构形式决定其产量的大小,所以这种新型烘干机也叫三筒烘干机。 组合式三回程烘干机具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少。
用途: 组合式三回程烘干机主要用于烘干一定湿度范围内颗粒物料,如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂。建材水泥行业用的高炉矿渣。小粒度粘土,化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1—0.5%以下。
进入烘干机内的物料以不粘筒壁及扬料板为宜。进入烘干机内热交换的气体温度不宜高于750摄氏度,如有特殊要求高温烘干,烘干机的入口处内筒及杨料板可用耐热钢板制造。
优势:三回程烘干机是烘干河沙、沙子等不易粘结物料的较佳选择设备,只要用手捏松开后可以自然散开的物料,都可以用三回程烘干机进行烘干。所谓三回程烘干机就是具有三层隔热效果并实现循环自保温结构体的 烘干机设备,是由三个筒体按照一定的数学关系合理镶嵌,有效地防止了热量的散发,其热值利用率约达90%以上,是目前热能利用率较高的一种工业烘干机。 主要优点在于比传统单筒式烘干机保热效果更好,本烘干机由内筒、中筒及外筒形成一个自保温循环结构体,工作效率更高,更节能,环保、稳定。
规格 | 直径(m) | 有效长度(m) | 处理能力(t/h) | 转速r/min | 功率 kw | ||
河沙 | 粉煤灰 | 矿渣 | |||||
S6203 | 1.6 | 1.8 | 2-3 | 1-2 | 2-3 | 3-10 | 3 |
S6205 | 2 | 2 | 4-5 | 2-3 | 4-5 | 3-10 | 4 |
S6210 | 2.2 | 2.5 | 8-10 | 4-5 | 8-10 | 3-10 | 5.5 |
S6215 | 2.5 | 2.8 | 12-15 | 6-8 | 12-15 | 3-10 | 11 |
Ф2×3 | 2 | 3 | 8-12 | 4-6 | 8-12 | 3-10 | 3×2 |
Ф2×5 | 2 | 5 | 12-15 | 6-8 | 12-15 | 3-10 | 5.5×2 |
Ф2.2×4.5 | 2.2 | 4.5 | 15-18 | 8-10 | 15-18 | 3-10 | 5.5×2 |
Ф2.5×5 | 2.5 | 5 | 20-25 | 10-13 | 20-25 | 3-10 | 4×4 |
Ф2.5×6 | 2.5 | 6 | 25-30 | 13-15 | 25-30 | 3-10 | 5.5×4 |
Ф2.8×6 | 2.8 | 6 | 30-35 | 15-18 | 30-35 | 3-10 | 7.5×4 |
Ф3×6 | 3 | 6 | 35-40 | 18-20 | 35-40 | 3-10 | 7.5×4 |
Ф3×7 | 3 | 7 | 40-45 | 20-23 | 40-45 | 3-10 | 11×4 |
Ф3.2×7 | 3.2 | 7 | 45-50 | 23-25 | 45-50 | 3-10 | 11×4 |
Ф3.2×8 | 3.2 | 8 | 50-55 | 25-28 | 50-55 | 3-10 | 11×4 |
Ф3.6×8 | 3.6 | 8 | 55-60 | 28-30 | 55-60 | 3-10 | 15×4 |
Ф3.8×9 | 3.8 | 9 | 60-70 | 30-35 | 60-70 | 3-10 | 15×4 |
Ф4.0×10 | 4 | 10 | 70-100 | 35-50 | 70-100 | 3-10 | 18.5×4 |
Ф4.2×8.5 | 4.2 | 8.5 | 80-100 | 40-50 | 80-100 | 3-10 | 18.5×4 |
